? 聚合物薄膜接觸角測試報(bào)告,水接觸角測量薄膜,晟鼎精密由一支專業(yè)的高科技人才隊(duì)伍組成,專注于材料表面性能處理及檢測解決方案。
（1）基本信息
客戶名稱 |
駝人集團(tuán) |
聯(lián)系人及電話 |
劉先生? |
測試樣品 |
薄膜聚合物 |
樣品數(shù)量 |
6個 |
測試日期 |
2017.08.31 |
測試溫度 |
25℃ |
測試液體 |
水 |
液滴體積 |
0.5/2ul |
測量要求 |
無 |
測試人員 |
肖功明 |
? | |||
（2）測試內(nèi)容：
?????測量陶瓷片樣品的親疏水性能，測量方式：座滴法；測量方法:圓法、橢圓法。
?
（3）測試樣品及步驟?

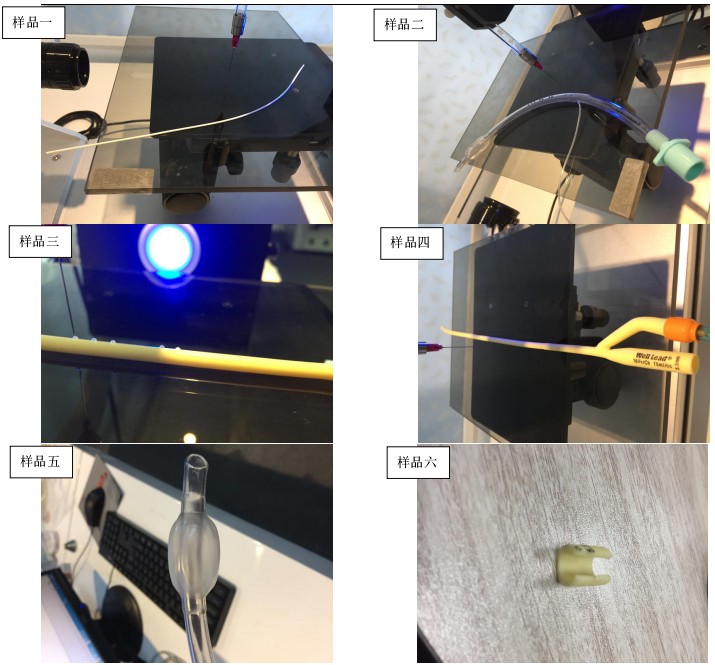

如下圖所示樣品：
??????????
??
?
（4）聚合物薄膜接觸角測試報(bào)告

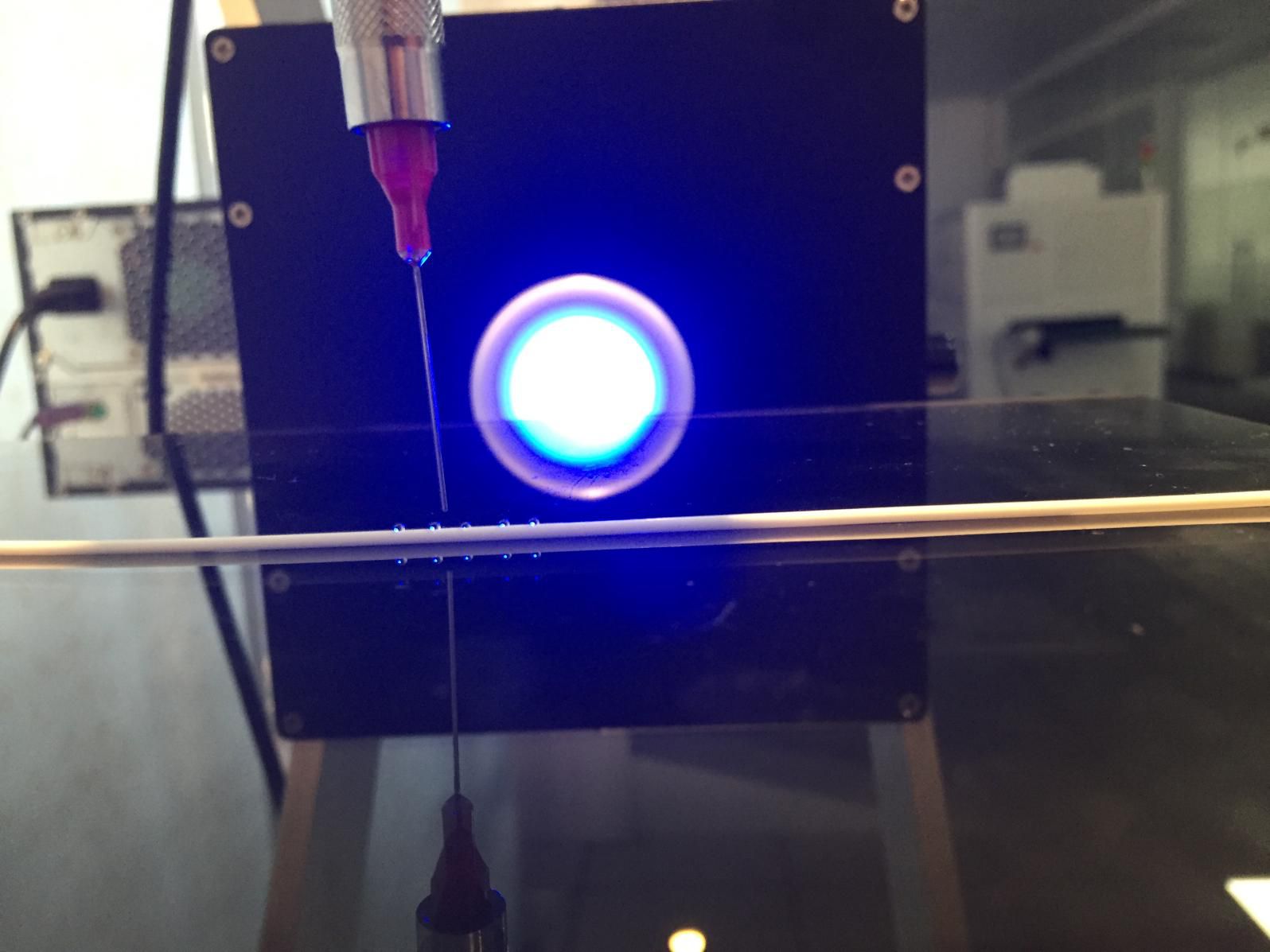

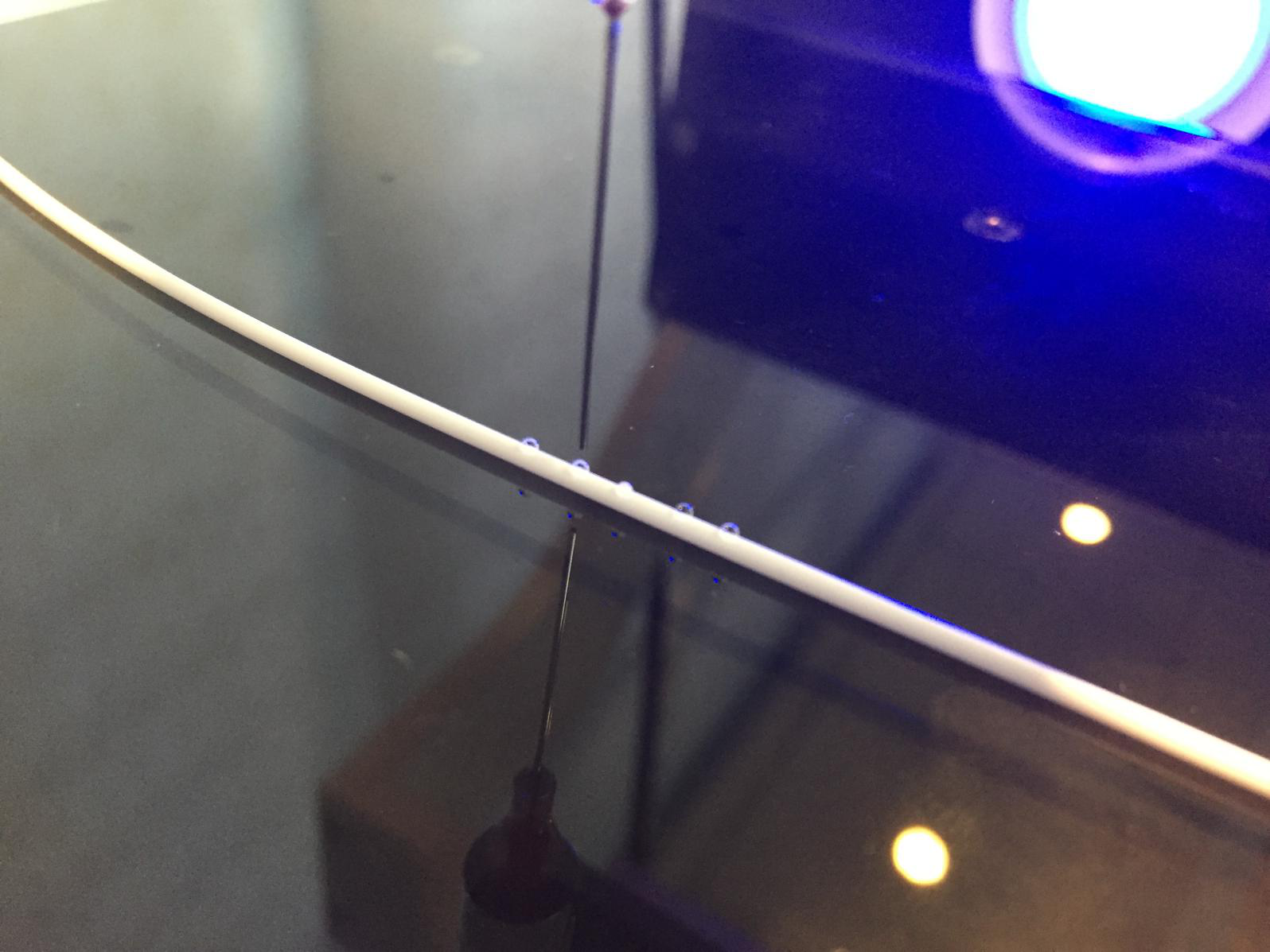

樣品一測量實(shí)圖：
?
?
?
?樣品二測量實(shí)圖：
?
?
樣品三測量實(shí)圖：
?
?
樣品四測量實(shí)圖：
?
?
樣品五測量實(shí)圖：
?
?

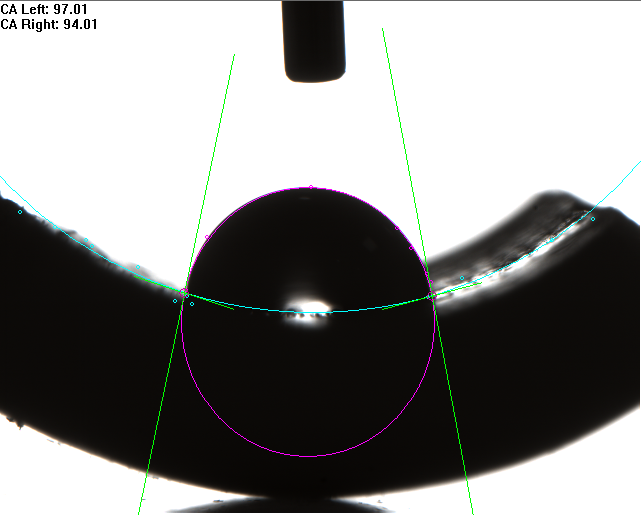

樣品六測量實(shí)圖：
?
?
?
?
樣品名稱 |
接觸角測量結(jié)果（單位：度） |
|||||
1 |
2 |
3 |
4 |
5 |
平均角度 |
|
|
樣品一 （米白色細(xì)管） |
107.2 |
107.9 |
108.4 |
105.5 |
107.9 |
107.4 |
|
樣品二 （大號白色透明管） |
84.9 |
84 |
91 |
91 |
93.7 |
88.9 |
|
樣品三 （不帶橙色頭黃色分叉管） |
70.1 |
65.7 |
98.1 |
92.6 |
97.3 |
84.8 |
|
樣品四 （帶橙色頭黃色分叉管） |
100.3 |
100.3 |
102.4 |
99.9 |
102.4 |
101 |
|
樣品五 （大號白色管上氣囊） |
108.6 |
105 |
113.4 |
117.7 |
104.5 |
109.8 |
|
樣品六 （橙色頭黃色分叉管內(nèi)壁） |
97.5 |
87.2 |
97 |
94 |
93.9 |
|
?
（5）水接觸角測量薄膜結(jié)論
從上數(shù)據(jù)分析此批樣品各個部分表面性能存在一定的差異。
樣品三、樣品五接觸角出入很大，可能存在表面被污染、本身工藝加工不均勻等現(xiàn)象
?
（6）公司介紹
? 晟鼎精密位于廣東省東莞市，是由一支專業(yè)的高科技人才隊(duì)伍組成，專注于材料表面性能處理及檢測解決方案，目前所研發(fā)生產(chǎn)的接觸角測量儀，產(chǎn)品受到各界用戶的一致高度認(rèn)可，我司立志發(fā)展民族品牌，振興民族工業(yè)。至16年晟鼎精密已經(jīng)超過3000家已有用戶。晟鼎精密通過不斷努力，其專業(yè)的技術(shù)團(tuán)隊(duì)，真誠的銷售團(tuán)隊(duì)，常規(guī)產(chǎn)品閃電發(fā)貨，全球兩年質(zhì)保，終生維護(hù)軟件免費(fèi)升級。
? 透明性的超疏水表面由于在眼鏡，汽車玻璃，窗戶等涂層上的重要應(yīng)用而引起了人們的廣泛關(guān)注。當(dāng)考慮到粗糙度的因素時，疏水性和透明性是兩個互為競爭的性質(zhì)，因?yàn)楸砻娲植诙鹊脑黾涌梢栽鰪?qiáng)表面的疏水性，但由于光散射損失而降低其透明性，一般來說，透明性薄膜的表面粗糙度較小，而表面的疏水性會隨著表面粗糙度的減小而下降，因此，為了得到即透明又疏水的薄膜，就要對表面的粗糙度進(jìn)行有效的控制。構(gòu)建合適的粗糙表面是滿足這兩種性能的重要在因素。如前所述，利用等離子體處理，升華，相分離，化學(xué)氣相沉積等方法構(gòu)建粗糙表面。通過調(diào)整表面粗糙度及表面化學(xué)修飾，都可以得到透明的超疏水表面。
（8）實(shí)驗(yàn)記錄
??
首頁
