在光模塊封裝工藝中，引線鍵合（Wire Bonding）是連接芯片與外部電路的核心工序，鍵合強度的優劣直接影響光模塊的長期可靠性。隨著5G、數據中心及AI算力對高速光模塊需求的激增，400G、800G乃至1.6T光模塊對引線鍵合的工藝要求愈加嚴苛。在引線鍵合前引入高效可靠的清洗工藝，已成為行業內提升良率和封裝可靠性的關鍵手段。

工藝痛點：有機污染物導致鍵合失效頻發

光模塊中的光芯片（如VCSEL、PD、硅光芯片等）在貼裝完成后，需通過金絲將芯片焊盤與PCB基板進行電氣連接，即引線鍵合。然而，焊盤表面若殘留有氧化物、有機污染物或微小顆粒，將直接影響金線與金屬層之間的冶金結合效果。研究表明，引線框架的鍵合區域在生產過程中若受到有機物和有機物污染而不加處理直接鍵合，將造成鍵合強度偏低及鍵合應力差異較大等問題。此外，金絲鍵合本身受劈刀選型、超聲、溫度、壓力以及產品可鍵合性等多重因素影響，而有機污染物的存在會進一步壓縮這些參數的工藝窗口，增加鍵合失效風險。

等離子清洗機的作用原理與核心優勢

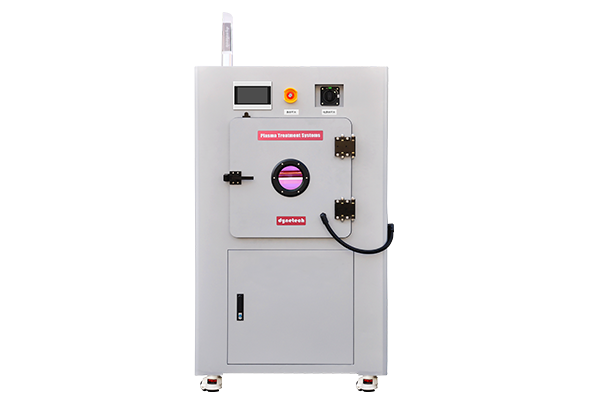

在引線鍵合前引入等離子清洗機進行焊盤表面處理，能有效解決上述問題。等離子清洗機通過激發氧氣或氬氣等工藝氣體產生高能等離子體，對焊盤表面進行化學或物理清洗。從化學角度看，氧氣等離子體將非揮發性有機物氧化生成易揮發的H?O和CO?；從物理角度看，氬氣等離子體通過高能粒子轟擊剝除表面有機污染物。這種干法清洗方式可在不損傷精密焊盤結構的前提下，將活化表面、提升表面能，為后續引線鍵合創造優良的表面界面條件。

實際效果驗證：鍵合強度的顯著提升

在實際封裝測試中，使用等離子清洗機進行焊盤預處理，能顯著提升鍵合線的拉力值和剪切強度。大量對比數據表明，等離子清洗機能夠有效清除鍵合區域有機污染物，提高鍵合區表面化學能及浸潤性，降低鍵合的失效率。香港科技大學的學術研究也得出了類似結論：使用等離子清洗機配合適當?shù)墓に噮?shù)，可以顯著改善引線鍵合的接觸角特性和鍵合可靠性。

自動化產線中的工位集成

隨著光模塊封裝向自動化、高集成度方向發展，等離子清洗機正被廣泛集成到貼裝產線設備中。晟鼎自主研發的等離子清洗技術已廣泛應用于引線鍵合、SMT粘接前處理以及Mini LED封裝等工序。等離子清洗機提供的在線式處理方案可在貼裝設備中緊密集成點膠與鍵合工位，有效避免二次污染，為高速光模塊的量產交付提供可靠保障。

在光通信行業向高帶寬、高集成度快速演進的趨勢下，引線鍵合工藝的可靠性直接決定了光模塊的品質上限。等離子清洗機憑借其在去除有機污染物、提升表面活性與增強鍵合強度等方面的出色表現，已成為光模塊封裝前段工序中不可或缺的關鍵設備。選擇性能穩定的等離子清洗機，是光模塊廠商提升產品競爭力、保障封裝可靠性的明智之舉。
