隨著5G、數據中心及AI算力需求的爆發，光模塊正加速向800G和1.6T高速率演進。在光通訊封裝工藝中，光纖陣列（FA）與硅光芯片或平面光波導的耦合，成為了決定產品性能的關鍵環節。然而，微米級的有機污染物往往成為光路對準的“隱形殺手”。本文將探討等離子清洗機如何在光纖陣列耦合工藝中發揮核心價值，助力光模塊良率提升。

工藝痛點：有機污染物導致的光耦合失效
在光模塊的COB（板上芯片封裝）或硅光封裝流程中，光纖陣列與芯片的耦合精度要求通常在±30μm以內，角度偏差需小于±0.3° 。任何微小的顆?；蛴袡C(jī)污染物殘留在耦合界面，都會直接導致光信號散射或吸收，造成插入損耗超標。傳統的超聲清洗在面對光纖陣列V型槽或光柵耦合器這類微觀結構時，往往難以徹底清除納米級的有機污染物，有機污染物會使UV膠水浸潤性變差，在固化后產生應力形變，最終導致“隔夜效率掉一半”的生產痛點 。

等離子清洗：實現原子級的表面潔凈

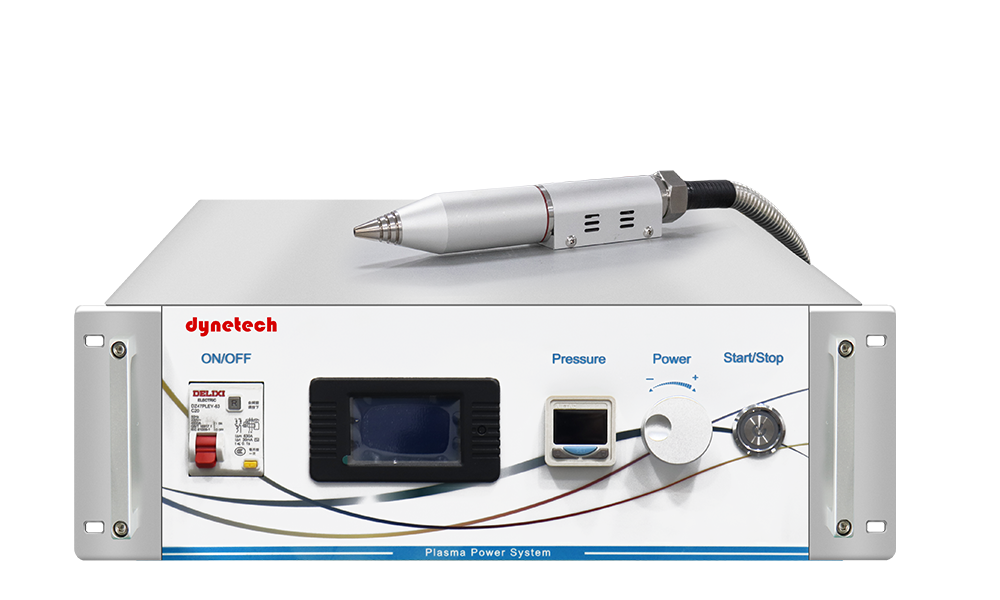

在上述高精度的耦合工藝中，引入等離子清洗機進行表面處理已成為行業標配。等離子清洗機通過激發氧氣或氬氣產生高能等離子體，與有機污染物發生化學反應或物理轟擊。針對光纖陣列端面和硅光芯片的耦合區域，這種原子級的潔凈度，確保了后續點膠時膠水能夠均勻鋪展，避免因有機污染物阻擋導致的光路虛焊或位移。

增強表面能，為高精度耦合奠基
除了清潔，等離子清洗機的另一大核心作用是活化材料表面。光纖陣列通常由玻璃或石英制成，而光芯片則為硅基材料，兩者表面能均較低。經過等離子清洗機處理后的表面，能顯著提升表面能。這使得UV膠水能夠更好地填充在FA與芯片的微小間隙中，形成“圓角”包覆，不僅增強了機械固定強度，還能有效緩解因材料熱膨脹系數不匹配產生的熱應力 。對于采用無源耦合工藝的模塊來說，穩定的膠粘基礎意味著即便在-40℃到85℃的溫度循環中，耦合效率也能保持穩定，避免光路偏移。

自動化產線中的關鍵工位

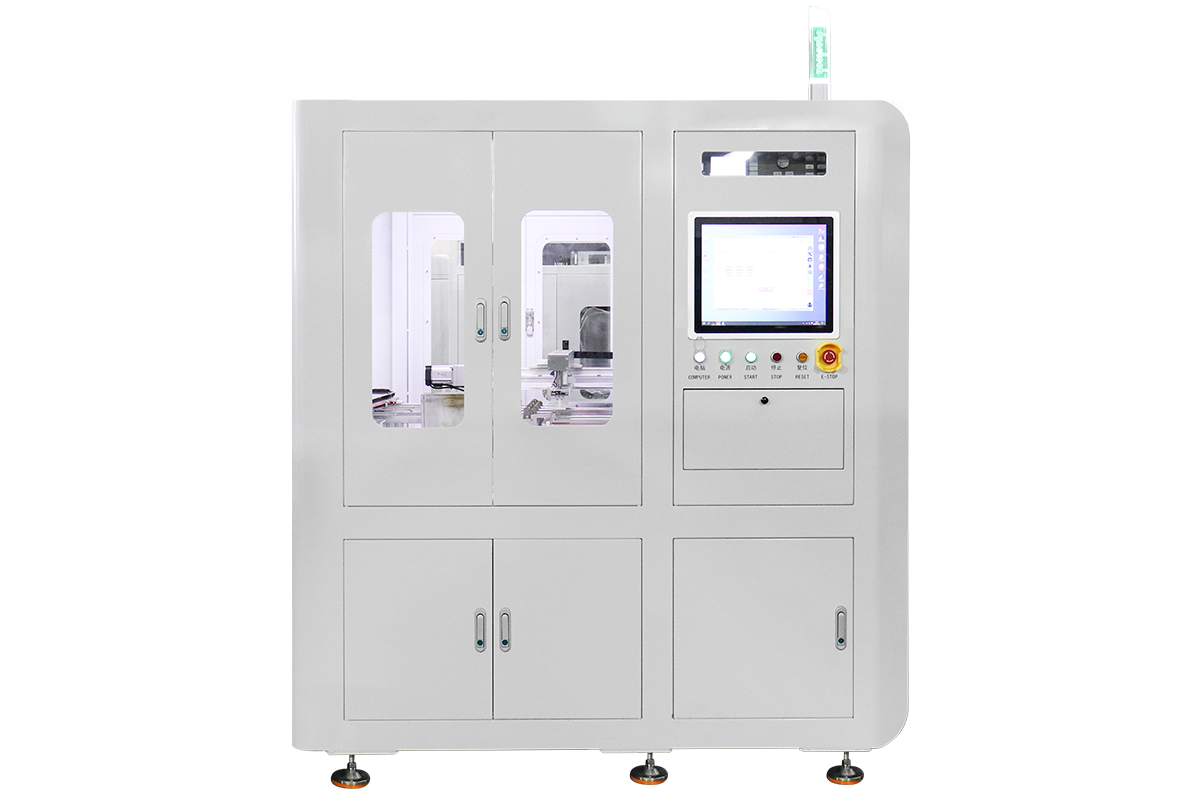

隨著光模塊封裝自動化的推進，等離子清洗機已不僅是一臺獨立的清洗設備，更是集成到貼裝產線上的關鍵模塊。例如，在全自動光纖陣列貼裝機中，等離子清洗機被集成于點膠工位之前，實現在線式處理 。這種設計保證了芯片從清洗到點膠耦合的時間窗口極短，避免了二次污染。對于追求降本增效的光模塊廠商而言，引入等離子清洗機不僅降低了人工清潔的不一致性，更直接減少了因耦合不良導致的報廢率，是高速光模塊批量交付的技術保障。

在光通訊向高速率、高密度演進的趨勢下，耦合工藝的每一步都需精益求精。等離子清洗機憑借其解決微觀污染、優化表面特性的能力，已成為提升光纖陣列與芯片耦合良率的幕后功臣。選擇性能穩定的等離子清洗機，就是為高品質光模塊的量產上了一道“保險”。
